在眾多的大理石中，白色大理石無疑是應用范圍最廣的石材之一，不僅拿白色大理石應用高檔豪華的墻面地板臺面板工程，更有人將白色大理石玩出花樣，如衣服、燈泡、果盤、擴音器、甚至馬桶等等，但同時他也是最令人即愛又懼的品種，但白色大理石在抗污方面的矯情、脆弱、難于侍候又讓部分使用者后悔不已，特別是白色大理石易于發黃的事實更是讓不少喜愛白色大理石的用戶敬而遠之。想要解決白色大理發黃問題，我們就得先從石材發黃的原因追究起，導致白色大理石發黃的原因？

石材本身的結構與組成

掃描電子顯微鏡對最常見的白色大理石表面的研究發現，在白色大理石的表面及紋路，都存在微粒大小從2微米至幾百微米的鐵礦物質，有的分布于板材表面，有的富集于紋路。

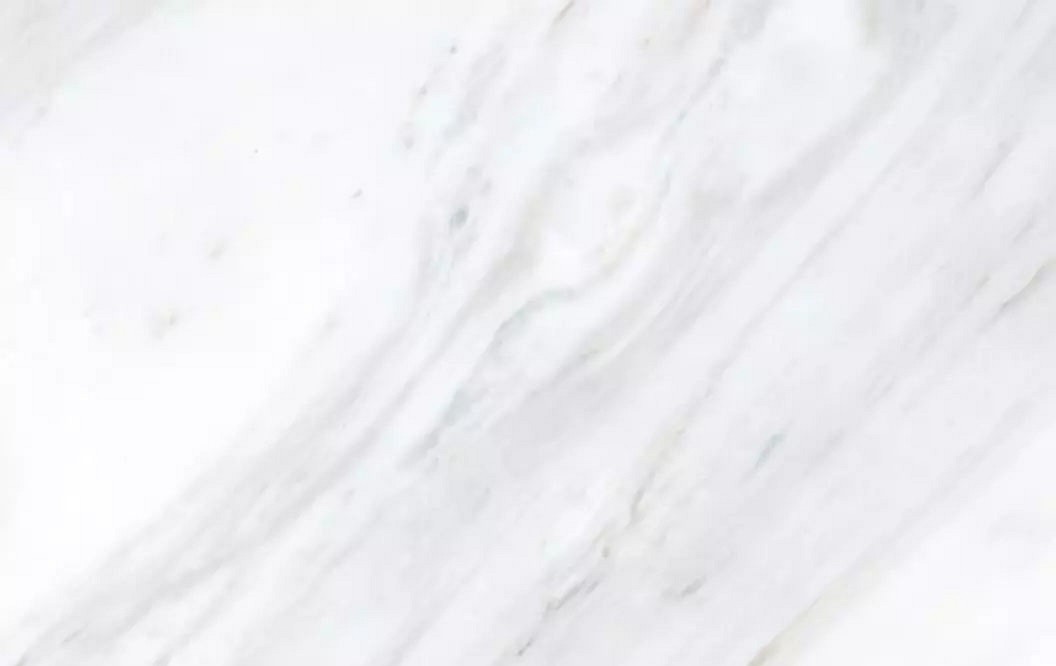

魚肚白

白色大理石含有的鐵礦物受到氧化被認為是導致大理石發黃的主要原因。由于大部分大理石除了紋路部分外，其余部分的花色都比較單一均勻，當隨機分散于大理石的含鐵礦物被氧化形成黃色或棕色的水合鐵氧化物時，就形成了板面的瑕疵，美感的污點，這一現象對白色大理石尤顯突出。

白色大理石中的鐵主要以硫化亞鐵、碳酸鐵及硅酸鎂鐵存在，這些鐵礦物分散于大理石基體或富集于大理石的紋路。當石材表面的這些二價鐵礦物質受到空氣中的氧氣氧化成三價鐵并與水結合成水合氫氧化鐵時，就形成我們常說的鐵銹，俗稱吐黃。如果不做任何防護措施，這種大理石吐黃現象在大理石安置后8?12個月就會出現。有趣的現象是，安置于熱源，如熱水管旁的大理石，這種吐黃現象不發生，這說明白色大理石吐黃現象與水份密切關系。

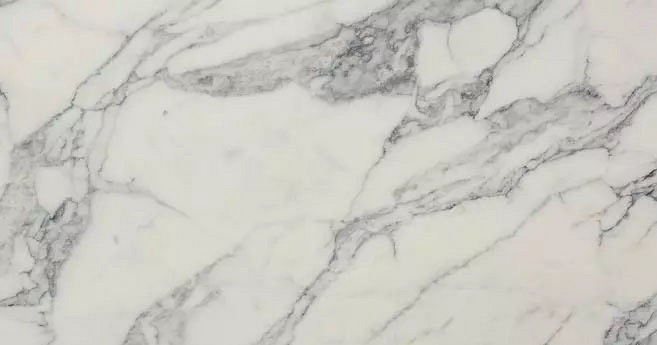

卡拉拉白

但是，與水接觸并非一定導致白色大理石發生吐黃現象。對白色大理石進行熱沖擊試驗表明，將石材樣品放置于15?25oC的去離子水里浸泡6h，然后將樣塊放在100?110oC的烘箱里烘烤18h。經過20個這樣的循環后，發現只有表面富鐵的樣塊呈現出輕微發黃現象，發黃程度遠低于自然發黃現象。

這個實驗現象表明，由于去離子水具有非常低的導電性，二價鐵被氧化成三價鐵這個氧化還原反應的速度進行得很慢。所以，試樣雖然長期浸泡在水里并經多次循環，卻沒有明顯的發黃現象。這一試驗結果表明，白色大理石的吐黃現象是氧化與水合共同作用于石材表面二價鐵礦物質的結果，此兩個條件缺一不可。

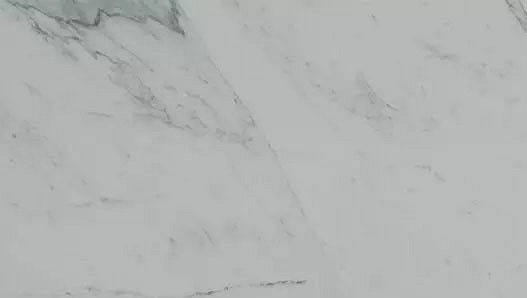

爵士白

與浸泡在去離子水不同，白色大理石浸泡在堿性溶液里非常容易導致發黃。將同樣的石材樣品放置于15-25°C堿性水里浸泡6h，然后將樣塊放在50-60°C的烘箱里烘烤18h。經過20個這樣的循環后，試驗發現，所有被選做實驗的白色大理石都發生黃變，而以卡拉拉白大理石最嚴重。

減性溶液容易使白色大理石發黃，原因是在堿性介質里，二價鐵被氧化成三價鐵的氧化還原電位降低，很容易被空氣中的氧氧化成三價鐵，三價鐵與水結合就形成了板面的黃色污染。

石材表面二價鐵受到空氣中的氧氧化成三價鐵并與水結合形成的水合氫氧化鐵其溶解度極低。所以，由鐵引起的板面發黃污染不容易被清除。

大花白

白色大理石板面的第二類發黃污染來自大理石內部的有機物質，這些有機物質存在于大理石的形成過程中，其結構類似腐植物。存在于大理石內部的這些水溶性有機物與堿水反應時常呈顯棕黃色。由于大理石內部這種有機物的存在，沒有做板背面防水處理的大理石地板或墻板在濕貼安裝時，水泥漿的堿性水滲過大理石并與大理石內的有機物反應，生成帶有顏色的產物，這些帶顏色的產物被水帶到石材表面時，就形成了石材表面的第二種污染。即使在石材安裝完畢后的使用期間，由于氣候原因，每當有水透過水泥混凝土后再滲出石材表面時，總會帶出有色的有機污染物到石材表面。

外部原因

白色大理石以上兩類污染均來自石材內部的組成及結構，在外部條件的影響下而發生。除了這兩類與石材 組份及結構有關的污染，來自外部的污染還有如下幾個方面：

（1）磨損引起的黃變

隨著大理石拋光面的磨損，臟物隨步行被帶入大理石表面細孔，這些臟物使白色大理石表面呈現發黃。

（2）不正確護理引起的黃變

最常見不正確的護理是用臟的拖把濕拖地面。臟拖把帶來的臟物積存大理石里面，使大理石表面受污染變黃。

（3）打蠟引起的黃變

常用蠟拋光大理石表面時，積厚的蠟層由于自身的老化變黃。

（4）晶面處理引起的黃變

晶面處理使用的鋼絲棉，以微小的細粉殘留在被拋光的大理石板面微孔，成為黃變的根源，特別是在大理石在潮濕狀態下進行晶面處理，黃變更易發生。

（5）安裝過程引起的黃變

安裝引起的黃變很容易被忽視，卻普遍存在。大理石地面或墻面安裝前，雖然對石材規格板進行所謂的六面防水處理：底面防水背膠，四個側面及正面則用滲透型防水劑處理。如果這樣的六面防水處理做得非常好，所選的防水材料質量上也有保障，理論上應該不會再發生與水有關的發黃現象。但事實是，即使是安裝前石材板面的六面防水都認為做得很好，安裝后板面發黃現象仍不時發生。

與安裝有關的石材變黃現象主要由兩方面引起，一是由于安裝尺寸需要，現場切割，破壞了某一側面原來的防水處理；另一種可能的情形是，施工環境臟亂，施工過程中水泥漿掉落于板面，為了防止掉落的水泥漿在板面干涸，用濕的毛巾將掉落的水泥漿擦拭，此時極有可能將強堿性的水泥水抹進板面的一些暗裂縫，因為即使已做了滲透型防水處理的板面，但微小的防水劑分子不可能在裂縫處形成跨越裂縫的保護膜將裂縫屏蔽加以保護。所以裂縫處的防水劑的覆蓋很有限。安裝時用灰刀來回刮除粘有水泥漿的規格板側面，也會破壞已做好的防水處理。若擦拭板面時不慎將水泥水帶入板面裂縫處，那板面發黃是遲早而不是是否會發黃的事。

1、白色大理石黃變的預防

由于大理石內部組成及結構引起的黃變都是通過外部的條件而發生。這個外部條件就是水及空氣中的氧氣。所以，只要有效地阻止水通過石材內部，由石材 組份及結構引起的黃變就會得到有效地抑制。

阻止水通過石材內部的有效手段是在石材安裝前對板材的背面進行防水處理。早期的石材板背防水處理是用硅氧烷/硅烷滲透型防水劑涂刷。事實表明，用這種防水劑涂刷板背，并不能有效地抑制包括黃變在內的石材病變的發生。

滲透型防水劑具有一定的極限性。不管性能多好的防水劑，它的防水性能都會因環境的影響而逐漸衰退。這就是為什么第一次施放防水劑后，每隔一定時間要重新涂刷以修補其防水性能衰退的原因?；谶@種原因，滲透型防水劑只適用于隨時可重新涂刷的板面，比如地板的正面或朝外的墻板面。當把滲透型防水劑用于板底時，防水劑的防水功能無法被監測。即使有跡象表明防水劑的功能已衰退，我們也無法重新涂刷修補，只能任其惡化最后完全失去防水功能。這就是為什么不少工程采用這種地板安裝工藝仍然避免不了石材病變的主因。

一種以水泥為基材，配以高分子聚合物乳液的石材防水背膠因此應運而生，這類防水背膠被稱為雙 組份防水背膠。一個組份是以水泥為主體，配以其他無機填料及少量高聚物添加劑，另一組份則是有機高分子乳液。這種雙組份防水背膠必須現場混合，缺乏專業知識的工人往往沒有意識到兩組份配比量的重要性，沒有嚴格按照指定的配比混合。因此，質量得不到充分保證。此外，這類防水背膠牌子眾多、質量參差不齊，如乳液里的高分子類型選擇不當或固含量太低，很可能起不到防水作用。

這種雙組份防水背膠不適宜用于含鐵量較高的白色大理石或暗裂較多的大理石，因為在施放這種防水背膠時，強堿性的水泥水會立即進入石材的裂縫或毛細孔并從板面滲出，板面發黃現象可能很快會發生。

對于外部原因造成的白色大理石發黃，可以通過合理的使用與保養加以預防，比如在入口處放置纖維地毯以便進入大理石鋪貼區域前將鞋底砂子或其他硬質微粒除去，減少外來硬質微粒對石材板面的磨損。清潔地板用的拖把要保持干凈，拖地板用的水必須干凈，拖完地板后將地面上的水擦拭干凈，盡可能用干擦少用濕拖。有條件的情況下，最好用大理石清洗液維護。

地板打蠟已被證明是弊多于利的大理石板面維護方法。首先以蠟拋光的地面其光澤保持時間不長，另一方面，大部分蠟對石材通氣毛細孔有堵塞作用，使大理石正常的隨氣候而調節的氣體通道受阻。最后，當積累的蠟層因老化而發黃需要清除時，必須使用除蠟劑，除蠟劑的使用會嚴重影響室內的空氣質量。

晶面處理是大理石地面常用的拋光處理，選擇正確的晶面劑可以使受處理的石材表面獲得一層密致、但不影響石材透氣的光亮膜。但進行晶面處理時，如用鋼絲棉拋光，灑落的鋼絲棉細碎粉末必須用吸塵器吸干凈。任何殘留于地面的鋼絲棉細碎粉末都可能成為板面發黃的污染源。

石材安裝的從業人員必須有一定的專業基礎，了解石材發黃的原因，具有安裝石材必備的技藝，保持施工環境干凈整潔，避免安裝造成石材發黃?？茖W護理石材，避免從清洗水或地板拋光過程中引進會使石材發黃的鐵。使用質量好的滲透型防水劑定期保護地板，減少水與石材接觸的時間與機會。

所以，有效預防白色大理石發黃應是一個綜合性的措施。在對水泥地面或墻面沒有有效進行防水處理的情況下，對石材板背的處理尤為重要。選擇質量有保障的防水背膠對板背進行防水處理是所有措施中最重要的一步。

2、石材板面黃變的清除

一旦發現白色的大理石板面發黃現象，首先要找出發黃的原因。在將發黃原因的嫌疑轉向與鐵銹有關前，先確定發黃并非由老化的蠟或其他外部因素，在排除除了鐵以外的因素后，就開始做除鐵銹的準備。

目前石材護理店有著各種各樣牌子的除鐵去黃劑，雖然沒有哪家產品披露基本的化學 組份，但市面上的除鐵去黃劑大部分都是酸性。由于大理石耐酸性差，不少酸性的去銹劑在去銹的同時對板面也有很大的侵蝕。對大理石板面過度的侵蝕將對板面造成永久性的破壞。

專業的石材護理人員一般都采用酸性很弱甚至中性的清洗劑，盡量減少對石材的破壞。對于頑疾的銹斑采用貼膏的方法，即用水將除銹劑與硅藻土混合調成膏狀，然后將膏狀物涂敷于銹斑上，用塑料薄膜覆蓋并將周邊用不干膠帶密封，24h后除掉干涸的膏狀物，在清除完畢后，用專門的清洗劑將被溶解的鐵收集干凈。最后這一步很重要，因為在去鐵銹的過程中，當鐵離子擴散與板面，如果不把這些擴散于板面的鐵離子收集干凈，二次變黃很快就會發生，而且面積會更廣。

鑒于石材板面去銹是一項專業性的工作，不建議非專業的業主或非專業的護理人員擅自購買不了解的去銹劑清除石材的黃斑或銹斑，以避免對石材造成永久性損壞。
